防水套管的管径是如何决定的？
我们在实际工作中有好多的客户不知道防水套管的管径是如何决定的，我们现在给大家做一下介绍：
DN50 ：指穿越管道是50防水套管的外径应该为d2(95MM)
DN65 ：指穿越管道是65防水套管的外径应该为d2(114MM)
DN80 ：指穿越管道是80防水套管的外径应该为d2(127MM)
DN100 ：指穿越管道是100防水套管外管径应该为d2(146MM)
DN125 ：指穿越管道是125防水套管外管径应该为d2(180MM)
DN150 ：指穿越管道是150防水套管外管径应该为d2(203MM)
DN200 ：指穿越管道是200防水套管外管径应该为d2(265MM)
DN350 ：指穿越管道是350防水套管外管径应该为d2(325MM)

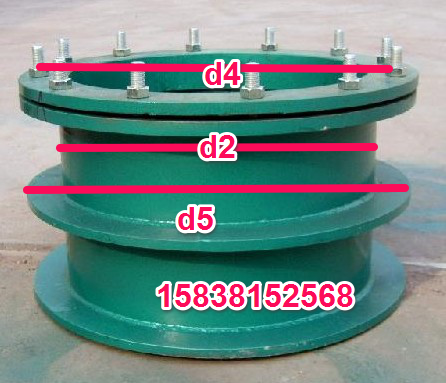

   1，DN指的是过管的内径。
    2，D1指的是过管的外径。
    3，D2指的是防水套管的外径。
    4，D3指的是压兰的内径。
    5，D4指的是上盘螺丝的*距。
    6，D5指的是套管的翼环外径。
    7,δ1表示过管的厚度。
    8,δ2表示套管的管径厚度
9,δ3表示压盖的管径厚度

DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	A型重量(k曲		B型重量(kg)
DN	D1	D2	D3	D4	D5	I	I型	Ⅱ型	I1	I2	D1	D2	D3	n-M	I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-

注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。如有疑问请浏览我们的网站：http://www.gyxljps.com/
