刚性防水套管

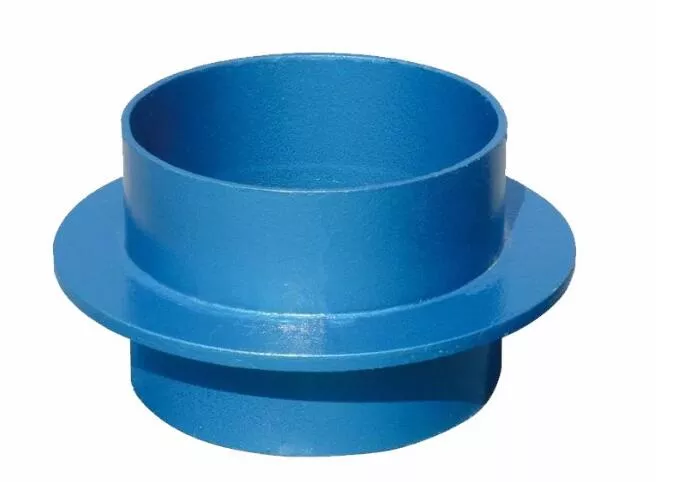

产品外观

产品介绍

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，刚性防水套管一般用在地下室等管道需穿墙的位置。安装完毕后不允许有变形量。

产品说明

1 、该产品是按照02S404国标图集生产的。
2 、Ⅱ型刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
3 、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
4 、Ⅱ型套管尺寸表内所列之材料重量为钢套管（套管长度L 值按200mm 计算）及翼环之重量。钢套管及翼环用A3 材料制作，T42 焊条焊接。
5 、Ⅱ型套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4 ）大200mm ，而且需将套管一次浇固于墙内。套管内的填料应紧密捣实。
6 、Ⅱ型防水套管处的混凝土墙厚，应不小于200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，*小应比翼环直径（D4 ）大200mm 。

产品分类

一、刚性防水套管（A型）

刚性防水套管（A 型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管。

刚性防水套管（A型）尺寸、重量表(表中DN为防水套管公称通径，D1为该套管设计穿管外径，D3为防水套管管子外径，D4为翼环外径)

DN	D1	D2	D3	D4	&	b	k	重量（kg)	DN	D1	D2	D3	D4	&	b	k	重量（kg)
50	60	80	114	225	3.5	10	4	4.49	500	530	550	590	730	10	16	10	44.54
65	75.5	95	121	230	3.75	10	4	4.66	600	630	660	690	830	10	16	10	54.5
80	89	110	140	250	4	10	4	5.33	700	720	750	790	920	10	16	10	61.43
100	108	130	159	270	4.5	10	5	6.36	800	820	850	880	1020	10	16	10	69.12
125	133	155	180	290	6	10	6	8.33	900	920	950	980	1120	10	16	10	76.81
150	159	180	219	330	6	10	6	10.06	1000	1020	1050	1080	1230	10	16	10	84.5
200	219	240	273	385	8	12	8	15.9	1200	1220	1250	1290	1430	12	20	?12	122.5
250	273	295	325	435	8	12	8	18.68	1400	1420	1450	1490	1630	12	20	12	141.3
300	325	345	377	500	10	14	10	27.4	1600	1620	1650	1690	1830	14	20	14	176.4
350	377	400	426	550	10	14	10	30.95	1800	1820	1850	1900	2040	16	20	16	216.6
400	426	445	480	600	10	14	10	34.35	2000	2020	2050	2100	2240	16	20	16	239.3
450	480	500	530	650	10	14	10	37.85

二、刚性防水套管（B型）

刚性防水套管（B型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。B型适用于球墨铸铁钢管及铸铁管。

刚性防水套管（B型）尺寸、重量表

DN	D1		D2	D3	&	b	k	重量（kg）	DN	D1		D2	D3	&	b	k	重量（kg)
	铸铁管	球磨铸铁管	D2	D3	&	b	k	重量（kg）	DN	铸铁管	球磨铸铁管	D2	D3	&	b	k	重量（kg)
75	93	/	140	250	4	10	4	5.33	500	528	532	590	730	10	16	10	44.54
100	118	118	168	280	4.5	10	5	6.27	600	630.8	635	690	830	10	16	10	54.5
150	169	170	219	330	6	10	6	10.06	700	733	738	790	930	10	16	10	62.19
200	220	220	273	385	8	12	8	15.9	800	836	842	900	1040	10	16	10	70.65
250	271.6	274	325	435	8	12	8	18.68	900	939	945	1000	1140	10	16	10	78.34
300	322.8	326	377	500	10	14	10	27.4	1000	1041	1048	1100	1240	10	16	10	104.7
350	374	378	426	550	10	14	10	30.98	1100	1144	/	1200	1340	20	20	20	114.1
400	425.6	429	480	600	10	14	10	34.35	1200	1246	1255	1310	1450	20	20	20	124.4
450	476.8	/	530	650	10	14	10	37.85

三、刚性防水套管（C型）

刚性防水套管（C 型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。C型适用于球墨铸铁钢管及铸铁管。

刚性防水套管（C 型）尺寸、重量表

DN	D1		D2	D3	D4	b	c	重量（kg)	DN	D1		D2	D3	D4	b	c	重量（kg)
DN	铸铁管	球磨铸铁管	D2	D3	D4	b	c	重量（kg)	DN	铸铁管	球磨铸铁管	D2	D3	D4	b	c	重量（kg)
75	93	/	115	135	245	12	10	9.25	500	528	532	555	595	735	22	18	81.94
100	118	118	140	160	270	12	10	10.86	600	630.8	635	660	700	840	22	18	96.27
150	169	170	190	220	330	16	12	21.12	700	733	738	760	805	945	26	20	126.1?
200	220	220	240	270	380	16	12	25.91	800	836	842	865	910	1050	26	20	142.4?
250	271.6	274	295	325	435	16	12	31.17	900	939	945	970	1020	1160	28	20	175.3
300	322.8	326	377	380	500	16	12	37.4	1000	1041?	1048	1075	1125	1265	28	20	193.3
350	374	378	400	435	555	20	16	50.86	1100	1144	/	1170	1225	1385	30	24	229.4
400	425.6	429	450	485	605	20	16	56.45	1200	1246	1255	1080	1335	1475	30	24	250
450	476.8	/	500	535	655	20	16	62.21
