防水套管是按02S404国标图集生产的。它的结构除了外部翼环,内部还有档圈,法兰内丝,橡胶密封圈等。02s404防水套管一般用于穿过墙壁之处受有振动或有严密防水要求的构筑物。 02s404防水套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。02s404防水套管 穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且需将套管浇固与墙内。02s404防水套管穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径*小应比翼环直径( D6 ) 200mm。02s404防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。02s404防水套管部件焊接材料,用 A3 材料制作, T42 焊接。

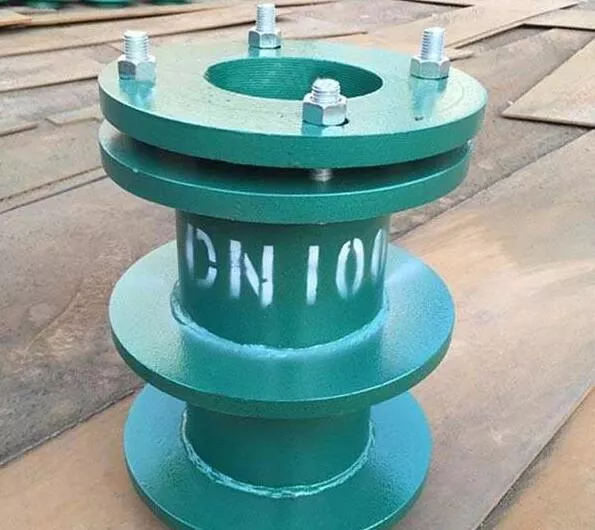

一、A型钢制柔性防水套管
柔性防水套管 的使用说明:
02s404防水套管当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。02s404防水套管 穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且需将套管一次浇固于墙内。
02s404防水套管 穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。02s404防水套管 的重量以L=300计算,如墙厚大于300时,应另行计算。
二、B型钢制柔性防水套管
柔性防水套管安装 说明:
防水套管 柔性填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。02s404防水套管 密封膏:聚硫密封膏、聚胺脂密封膏。02s404防水套管 穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且需将套管一次浇固于墙内。02s404防水套管 穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。02s404防水套管 的重量以L=300计算,如墙厚大于300时,应另行计算。
柔性防水套管质量要求
名称 | 标准 |
橡胶密封圈的硬度、 物理性能、质量、 尺寸和公差及检验 |
HG/T3091:2000 |
金属表面生锈处理 | GB8923-88/标准中的ST3 |
DN | D1 | D2 | D3 | D4 | D5 | I | 10 | I1 | I2 | δ1 | δ2 | δ3 | n-M | A型重量(k曲 | B型重量(kg) | |||
I型 | Ⅱ型 | I型 | Ⅱ型 | I型 | Ⅱ型 | |||||||||||||
50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | - | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | - | 14.60 | - |
65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 1O | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 1O | 10 | 12-M20 | 124.1 | 124.7 | - | - |
500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | - | - |
600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | - | - |
700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 1O | 12 | 20-M24 | 222.6 | 223.7 | - | - |
800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | - | - |
900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | - | - |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | - | - |
1,DN指的是过管的内径。
2,D1指的是过管的外径。
3,D2指的是防水套管的外径。
4,D3指的是压兰的内径。
5,D4指的是上盘螺丝的*距。
6,D5指的是上套管的翼环外径。
7,δ1表示过管的厚度。
8,δ2表示套管的管径厚度
9,δ3表示压盖的管径厚度
注:订货时注明管子外径,大于DN1400、墙厚大于或小于300mm的产品可订制加工。
