　　刚性防水套管也叫钢套管，是一种用于墙体预埋穿墙管，多用于墻，梁，柱，洞等处的管道前期预埋，该产品只用于混凝土墙体，非混凝土墙体需改为混凝土墙。

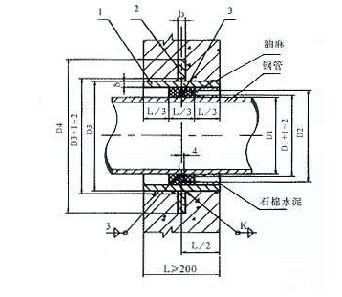

　　刚性防水套管结构是钢管外加翼环（钢板做的环形套在钢管上），用于一般管道穿墙，利于墙体的防水，安装该产品的作用是为了方便后期管道的施工，给管道安装带不了很大的方便，是安装管道中必不可少的一种新产品；
       刚性防水套管在生产时都是按照02S404国标图集生产的，在生产时管径需要按要求放大，所以客户在采购时只需要提供产品的内径就可以了，我们在生产时会根据要求制作。
       下边我们就DN200的口径，给大家做一个简单的介绍：DN200的套管的外径为D3=273MM,减去两边壁厚的尺寸：2*8MM=16MM,那么穿于DN200的刚性防水套管的内径为257MM.

DN	D1	D2	D3	D4	&	b	k	重量（kg)	DN	D1	D2	D3	D4	&	b	k	重量（kg)
50	60	80	114	225	3.5	10	4	4.49	500	530	550	590	730	10	16	10	44.54
65	75.5	95	121	230	3.75	10	4	4.66	600	630	660	690	830	10	16	10	54.5
80	89	110	140	250	4	10	4	5.33	700	720	750	790	920	10	16	10	61.43
100	108	130	159	270	4.5	10	5	6.36	800	820	850	880	1020	10	16	10	69.12
125	133	155	180	290	6	10	6	8.33	900	920	950	980	1120	10	16	10	76.81
150	159	180	219	330	6	10	6	10.06	1000	1020	1050	1080	1230	10	16	10	84.5
200	219	240	273	385	8	12	8	15.9	1200	1220	1250	1290	1430	12	20	?12	122.5
250	273	295	325	435	8	12	8	18.68	1400	1420	1450	1490	1630	12	20	12	141.3
300	325	345	377	500	10	14	10	27.4	1600	1620	1650	1690	1830	14	20	14	176.4
350	377	400	426	550	10	14	10	30.95	1800	1820	1850	1900	2040	16	20	16	216.6
400	426	445	480	600	10	14	10	34.35	2000	2020	2050	2100	2240	16	20	16	239.3
450	480	500	530	650	10	14	10	37.85

如果你对防水套管的管径有什么疑问，请打：15838152568.或关注微信号：xljps8,我们及时为你解惑。更多详情请打开些链接：http://www.gyxljps.com/product/bcq/44.html
