首页　>柔性防水套管

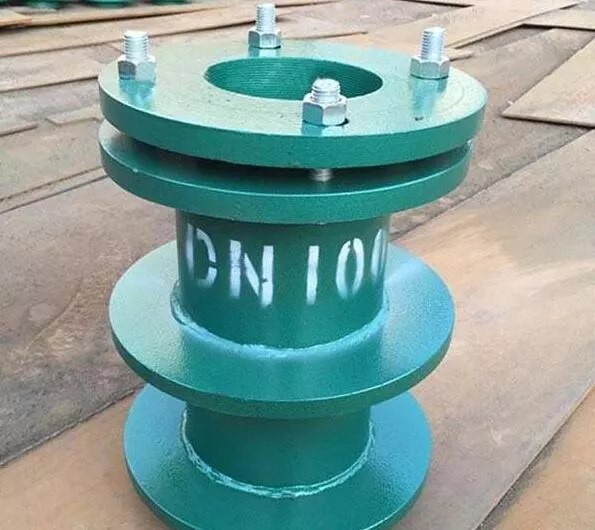

柔性防水套管是按02S404国标图集生产的。它的结构除了外部翼环，内部还有档圈，法兰内丝，橡胶密封圈等。02s404防水套管一般用于穿过墙壁之处受有振动或有严密防水要求的构筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。 02s404防水套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且需将套管浇固与墙内。02s404防水套管穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径*小应比翼环直径（ D6 ） 200mm。02s404防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。

柔性防水套管的使用说明：
02s404防水套管当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。 02s404防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。
02s404防水套管穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。02s404防水套管的重量以L=300计算，如墙厚大于300时，应另行计算。

柔性防水套管安装说明：
防水套管柔性填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。02s404防水套管密封膏：聚硫密封膏、聚胺脂密封膏。02s404防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。02s404防水套管穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。02s404防水套管的重量以L=300计算，如墙厚大于300时，应另行计算。

柔性防水套管质量要求

名称	标准
橡胶密封圈的硬度、物理性能、质量、尺寸和公差及检验	HG/T3091：2000
金属表面生锈处理	GB8923-88/标准中的ST3

柔性防水套管主要尺寸、重量表

DN	D1	D2	D3	D4	D5	I	10		I1	I2	δ1	δ2	δ3	n-M	A型重量(k曲		B型重量(kg)
DN	D1	D2	D3	D4	D5	I	I型	Ⅱ型	I1	I2	δ1	δ2	δ3	n-M	I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-

    1，DN指的是过管的内径。
    2，D1指的是过管的外径。
    3，D2指的是防水套管的外径。
    4，D3指的是压兰的内径。
    5，D4指的是上盘螺丝的*距。
    6，D5指的是上套管的翼环外径。
    7,δ1表示过管的厚度。
    8,δ2表示套管的管径厚度
    9,δ3表示压盖的管径厚度

   注：订货时注明管子外径，大于DN1400、墙厚大于或小于300mm的产品可订制加工。
